Kennzeichnungen auf Muttern und Schrauben

Was bedeuten die Kennzeichnungen auf Muttern und Schrauben?

F: Was bedeuten die Kennzeichnungen auf Muttern und Schrauben?

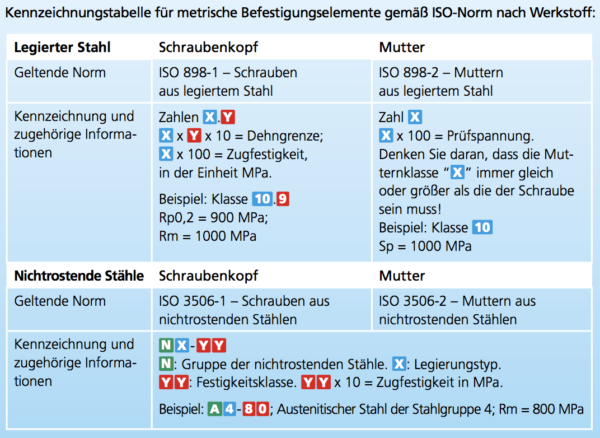

A:   Schraubenköpfe und Muttern sind oft mit einer Kennzeichnung in Form von Zahlen, Buchstaben, Bindestrichen, Schrägstrichen, Punkten oder diversen anderen Markierungen versehen. Verbindungselemente weisen im Allgemeinen zwei verschiedene Kennzeichnungen auf: Ein eindeutiges Herstellerkennzeichen – wie etwa Buchstaben oder Insignien – sowie Angaben zur Festigkeit des Verbindungselements. Diese Markierungen unterscheiden sich je nach Herstellungsart des Verbindungselements. In der nebenstehenden Tabelle sind die Verbindungselemente aus legiertem Stahl und Edelstahl aufgeführt, die den ISO-Normen entsprechen. Verbindungselemente mit UNC-Gewinde erfüllen hauptsächlich die Anforderungen der ASTM-Normen.

Da bei kleineren Größen, wie z. B. bei Durchmessern unterhalb von M5 nach ISO 898-1, nur wenig Platz vorhanden ist, können die Kennzeichnungen auch fehlen. Bei darüber liegenden Größen muss die Schraubenklasse jedoch auf dem Kopf angegeben sein.
