Expander System es la solución más rápida y definitiva para el desgaste que ocasionan los bulones en las uniones articuladas de todo tipo de máquinas, marcas y modelos. En función del nivel de desgaste de la orejeta que aloja el bulón, podremos elegir entre diferentes combinaciones de kits y casquillos de expansión. Los casquillos, se adaptarán al patrón que presente la orejeta desgastada, y una vez asentado, Expander System será la solución definitiva.

Problema	Cuándo	Uso

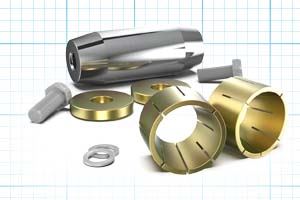

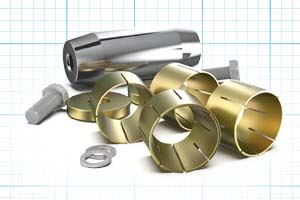

		X-kit	R-kit	Estandar	Eliminación de característica
Desgaste normal (<2 mm)	El desgaste es inferior a 2 mm/0.08” y la diferencia entre el diámetro mínimo y máximo de la orejeta desgastada habrá de ser inferior a 1,5 mm/0.06” (agujero de forma oval).			X
Desgaste incierto	Si es difícil medir, pero todo indica que el tamaño de la parte más deformada pudiera exceder los 2 mm/0.08”, recomendamos el uso de un X-kit. El kit cubre desgastes de 0-4 mm. (La diferencia entre el diámetro mínimo y máximo de la orejeta desgastada deberá también ser inferior a 1,5 mm/0.06”, en agujero de forma oval)	X
Excessive wear (>2 mm)	Si el desgaste es importante y con certeza supera los 2 mm, el casquillo expansible estándar puede ser sustituido por uno de talla especial. (La diferencia entre el diámetro mínimo y máximo de la orejeta desgastada deberá también ser inferior a 1,5 mm/0.06”). En caso de que la ovalidad sea superior deberán rectificar la orejeta hasta llegar a o a menos de 1.5 mm/0.06”). Después, instale los casquillos sobre dimensionados directamente en la orejeta ya rectificada.	X	X
Limitaciones o imposibilidad de reapretar	Reduce la necesidad de reapretar. Alinea las orejetas (incluso cuando haya poco desgaste, menos de 2mm/0.008”) para un orificio recto y redondo y use casquillos más grandes para que encajen perfectamente en el orificio.		X
Desgaste en los bujes	Si las orejetas llevan bujes instalados, quítelos y pida uno del tamaño correspondiente. El casquillo de tamaño grande reemplazará al buje. (El sistema expansor siempre debe usarse sin bujes en las orejetas. Si el sistema original dispone de bujes, el casquillo Expander será el estándar.)			X
Desgasste inconsistente	Cuando el patrón de desgaste de las orejetas es incosistente, ofrecemos casquillos independientes para cada extremo. Si conoce la dimensión del desgaste, pida el tamaño específico (casquillo de reemplazo) o bien, solicite un X-Kit.	X	X
Desmontaje fácil	Retirar los casquillos Expander es normalmente fácil y no requiere herramientas especiales. Sin embargo, si fuera preciso que el desmontaje fuera muy sencillo, se deberá solicitar expresamente. Esto es algo frecuente en los sistemas grandes, en los que los casquillos son pesados. Lo más común son las bridas en el casquillo.				X

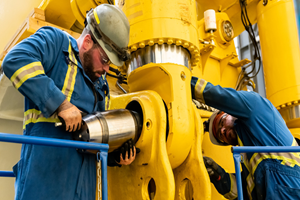

¿Cómo funciona el Expander System?

Los extremos cónicos del bulón simplifican la instalación. Con casquillos de gran tamaño / orejetas más grandes, la instalación de los bulones es aún más fácil, ya que reduce la necesidad de una alineación perfecta de las piezas de la máquina. La fijación del eje en las orejetas minimiza la tensión en el eje cuando se aplica la carga y reduce en gran medida el riesgo de flexión del eje. Los casquillos, las orejetas más grandes, las bridas de los manguitos, las roscas de instalación del eje y los pasadores cónicos hacen que el Expander System sea fácil y predecible de instalar y quitar. ¡No más pines atascados!
