【エキスパート】ノルトロックへの交換時は締付トルクも変更すべき?

Q: ノルトロックのワッシャーへの変更で、今までと変わることはありますか?

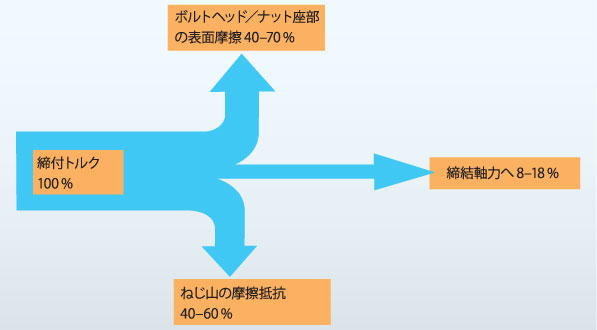

A: 必要締結軸力を得るため、トルクを管理している場合は、事前にボルト/ナット座面とねじ部双方

の摩擦状態を知る必要があります。



ノルトロックの特徴として、ワッシャー外側のギザギザが細かい方にはリブ(歯)が刻まれている

ため、ボルト/ナット座面の摩擦係数は平ワッシャーのように表面がフラットなものと比べて高く

なります。一方で、ねじ部の摩擦は変わりません。従って、正確な締結軸力を求めるお客様は、

ノルトロックを使用する場合、表面がフラットな相手材または座金を挟む場合よりも、やや高い

締付トルクで締結する必要があります。ノルトロックが推奨するトルクは、このような摩擦抵抗を

全て考慮して算出されています。



一方、ノルトロックのワッシャー導入時に締付トルク値を変更しないお客様も勿論います。これは、

摩擦抵抗によって約10~20%低い締結軸力となるものの、適正軸力の許容範囲内に収まるケース

です。重要なポイントは、ボルトの強度区分、サイズ、潤滑油使用の有無、締結部材と被締結材の

材料によって摩擦抵抗は大幅に変わるということです。もしあなたが適正な締め付けトルクの算出

に懸念を抱えているのであれば、ノルトロックジャパンにご相談ください。弊社の営業技術員と

エンジニアがお客様をサポートいたします。
